Schematy blokowe

Algorytm – w matematyce oraz informatyce skończony ciąg jasno zdefiniowanych czynności, koniecznych do wykonania pewnego rodzaju zadań. Algorytm ma przeprowadzić system z pewnego stanu początkowego do pożądanego stanu końcowego.

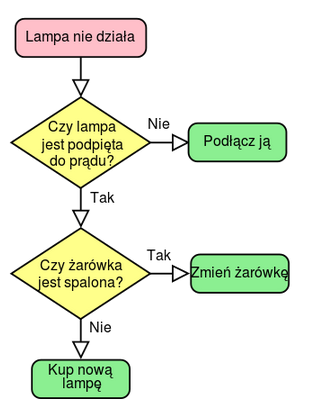

Schemat blokowy (ang. block diagram, flowchart) jest narzędziem nakierowanym na prezentację kolejnych czynności w projektowanym algorytmie. Realizowane jako diagram, na którym procedura, system albo program komputerowy są reprezentowane przez opisane figury geometryczne, połączone liniami zgodnie z kolejnością wykonywania czynności wynikających z przyjętego algorytmu rozwiązania zadania.

Cechuje je:

• zasada budowy,
• elastyczność zapisów,
• możliwość zapisu z użyciem składu wybranego języka programowania,
• łatwa kontrola poprawności algorytmu.

Schematy blokowe pozwalają na prostą zamianę instrukcji na instrukcje programu komputerowego.

Strzałka- poszczególne elementy schematu łączy się za pomocą strzałek. W większości przypadków blok ma jedną strzałkę wchodzącą i jedną wychodzącą, lecz są także wyjątki
Etykieta- owal służący do oznaczania początku bądź końca sekwencji schematu.  W każdym algorytmie musi się znaleźć dokładnie jedna taka figura z napisem "Start" oznaczająca początek algorytmu oraz dokładnie jedna figura z napisem "Stop" oznaczająca koniec algorytmu. Blok symbolizujący początek algorytmu ma dokładnie jedną strzałkę wychodzącą a blok symbolizujący koniec ma co najmniej jedną strzałkę wchodzącą.
Operand- prostokąt, który oznacza  proces. W jego obrębie umieszczamy wszelkie obliczenia lub podstawienia. Proces ma dokładnie jedną strzałkę wchodzącą i dokładnie jedną strzałkę wychodzącą.
Predykat- romb symbolizuje blok decyzyjny. Umieszcza się w nim jakiś warunek (np. "x>2"). Z dwóch wybranych wierzchołków rombu wyprowadzamy dwie możliwe drogi: gdy warunek jest spełniony (strzałkę wychodzącą z tego wierzchołka należy opatrzyć etykietą "Tak") oraz gdy warunek nie jest spełniony. Każdy romb ma dokładnie jedną strzałkę wchodzącą oraz dokładnie dwie strzałki wychodzące.
Równoległobok- jest stosowany do odczytu lub zapisu danych. W jego obrębie należy umieścić stosowną instrukcję np. Read(x) lub Write(x) (można też stosować opis słowny np. "Drukuj x na ekran"). Figura ta ma dokładnie jedną strzałkę wchodzącą i jedną wychodzącą.
Koło- symbolizuje tzw. łącznik stronicowy. Może się zdarzyć, że chcemy "przeskoczyć" z jednego miejsca na kartce na inne (np. by nie krzyżować strzałek). Możemy w takim wypadku posłużyć się łącznikiem. Umieszczamy w jednym miejscu łącznik z określonym symbolem w środku (np. cyfrą, literą) i doprowadzamy do nie go strzałkę. Następnie w innym miejscu kartki umieszczamy drugi łącznik z takim samym symbolem w środku i wyprowadzamy z niego strzałkę. Łącznik jest często porównywany do teleportacji (z jednego miejsca na kartce do drugiego). Łączniki występują więc w parach, jeden ma tylko wejście a drugi wyjście.
